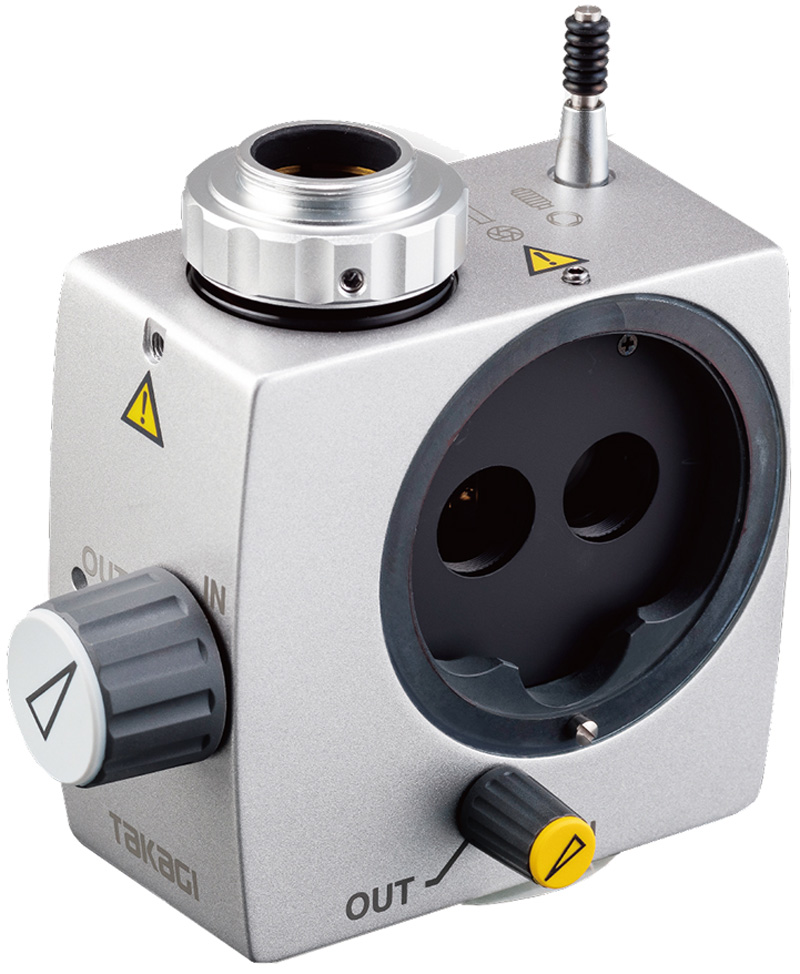

S10-17 コンビネーションアダプター

ビームスプリッター、カメラアダプター、イエローフィルター内蔵 “一体型”コンビネーションアダプター

特徴

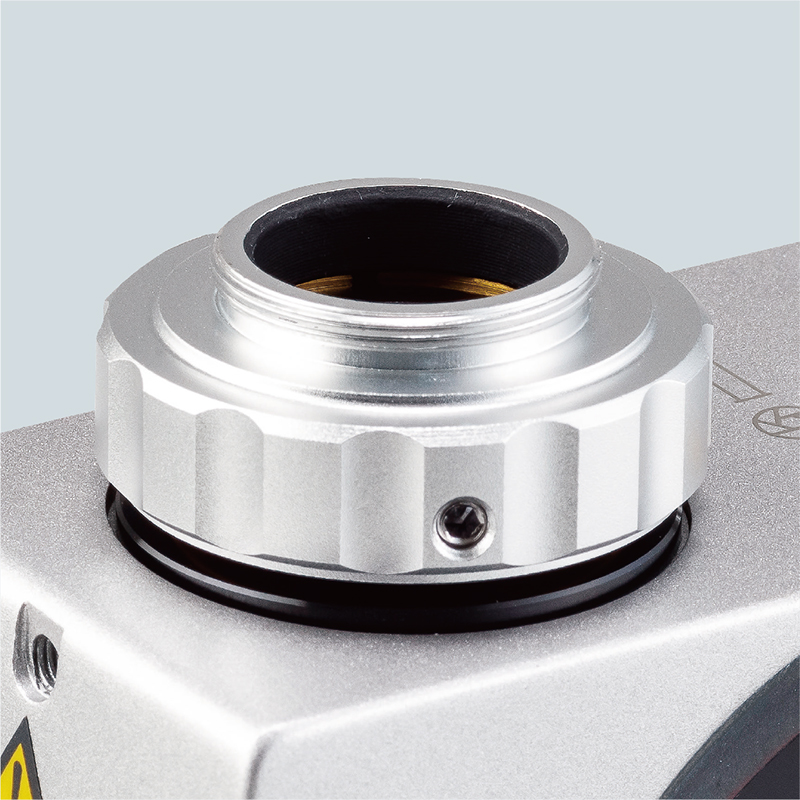

Cマウントリング

Cマウントアダプターが標準で付属していますのでCマウントタイプのカメラであれば取り付けることができます。

※ 但し、本コンビネーションアダプタでは1/3インチ素子のCCDカメラの取付によりモニター上で最適な画角を得ることができるように設計されています。

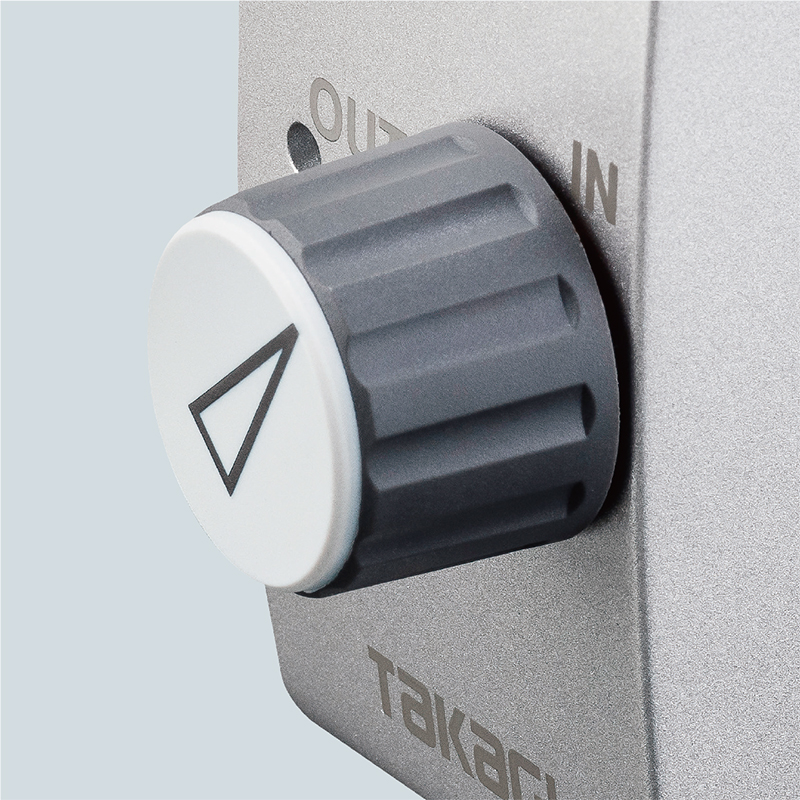

ビームスプリッター ノブ

IN側にツマミを廻すと接眼からの観察と共に左眼からの画像がカメラに接続されたモニターでも見ることができます。OUT側では接眼レンズからのみの観察となり、モニターでは映像を見ることができません。

CCDカメラセンタリング調節機構

アダプター外周の3 ヶ所のセットネジによりCCDカメラ取付時の光軸センタリング調節を簡単に行うことができ、CCD素子の傾きによるモニター上の映像の位置ずれを修正することができます。

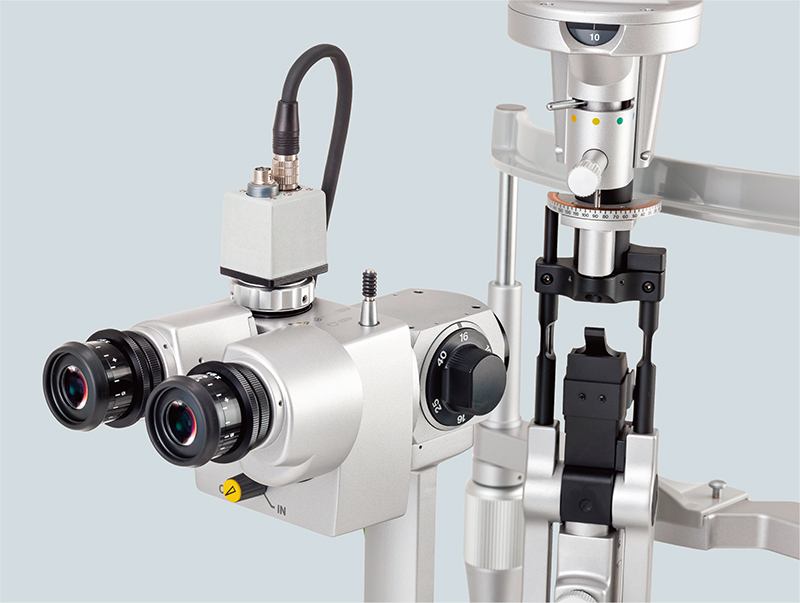

接眼レンズから被検者までの距離

ビームスプリッター、 カメラアダプター、イエローフィルターをコンパクトなボディーに内蔵し一体化。接眼レンズから被検者までの距離を最小限におさえました。複数のアダプターを取り付けることによる操作性の悪さを解消しました。

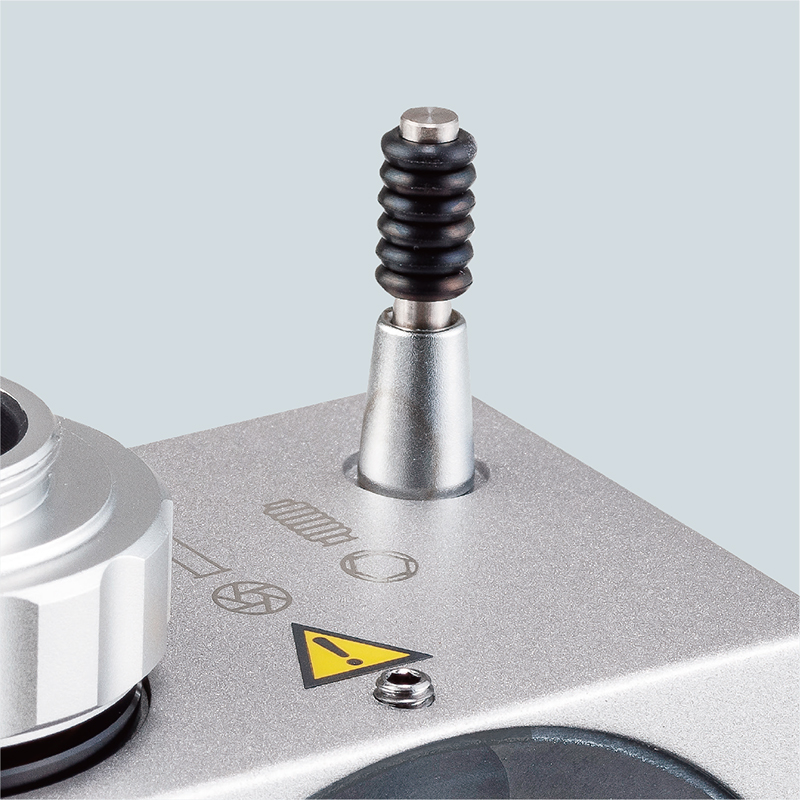

カメラ映像深度絞り ダイヤフラムノブ

ノブの押し引きで、カメラ側映像の焦点深度を変えることができます。ノブを引くと深度絞りはONになり、焦点深度は深くなります。(この際、映像は深度絞りOFFの際と比較し暗くなります) また、 ノブを押し込むと深度絞りはOFFになり、焦点深度は浅くなります。(この際、映像は深度絞りONの際と比較し明るくなります)

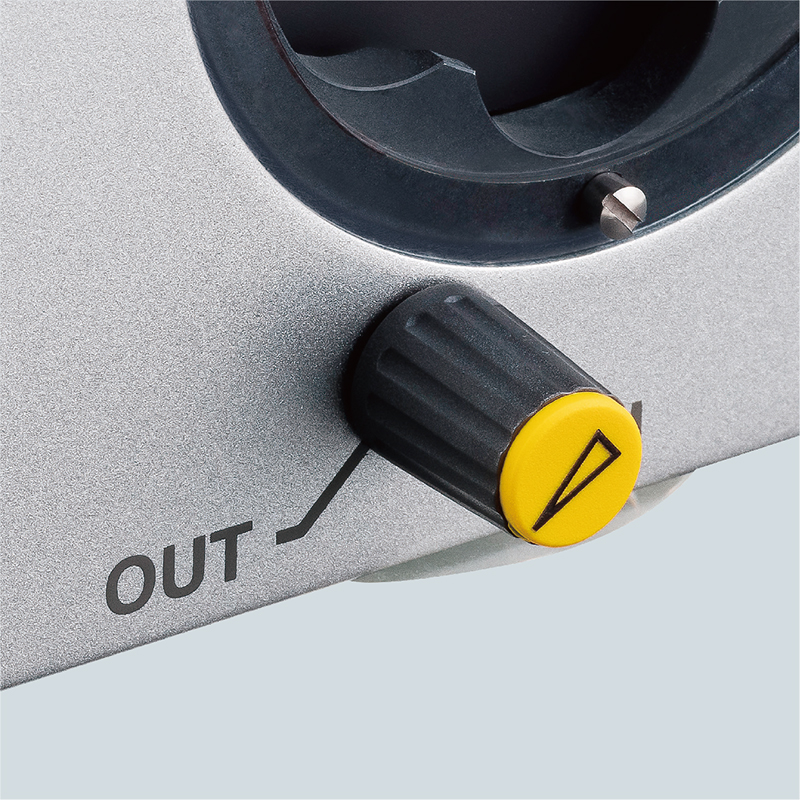

イエローフィルター ノブ

角膜の蛍光観察において、イエローフィルターを使用することによりコントラストの高い映像を得ることができます。当社のスリットランプ(300XL, SM-90N, SM-70N, SM-4N, SM-2N)とのセッティングでは、スリットランプ内蔵のコバルトブルーフィルターとのベストマッチングにより更にコントラストの高い映像を得ることができます。

フルオレセイン蛍光観察画像のコントラスト比較

画像提供:国立病院東京医療センター眼科 野田 徹先生
