700GLスリットランプ

「診える」が実感できるスリットランプ

「診る」ことへのあくなき探求は、ここまでスリットランプを進化させました。スリットランプは治療することはできませんが、スリットランプなくして眼科は語れません。このスリットランプは、最高の縁の下の力持ちとして活躍します。

オプションのチルト可能な接眼鏡筒

特徴

デザイン

ケーブルがない革新的なデザイン

  • 電源ケーブルを含むケーブル類を一切出さない革新的なデザインを採用。
  • 顎台からランプハウスにある、電力供給ケーブルを廃止・従来のスリットランプは顎台からランプハウスに電力供給をしていますが、このケーブルを無くすことで、少しでも故障を無くし、すっきりで且つコンパクトなスリットランプを実現しました。

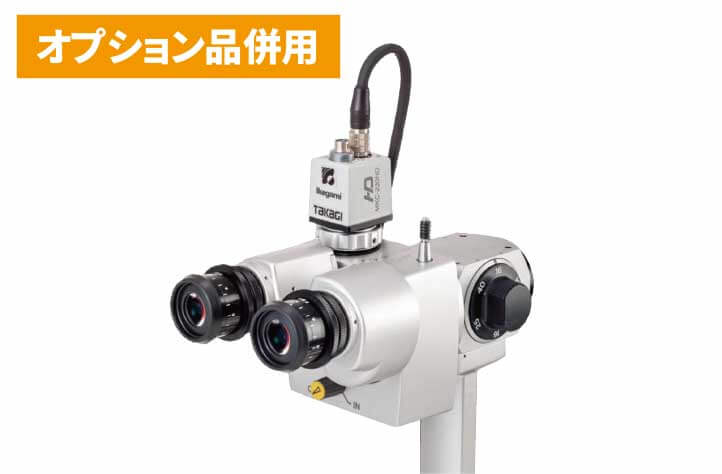

  • 映像システムを接続した際にも、ケーブル類を表に出さない工夫。
  • 製品カラーの一新。

LED

最適化されたスリットランプ

  • 光源をLEDに変更する最大のメリットは、今まで見えにくかった患部をより鮮明に診ることができるようになったことです。
  • 当社のLEDスリットランプは、ハロゲンランプのランプユニットを交換する方式ではなく、ランプユニットを専用のLED光源にした、新しいモデルのスリットランプです。
  • LED光源に特化したスリットランプは、明るく・切れのあるスリット光を提供します。

LED特有の青色光を低減
新たにBlue correction filter(色補正フィルター)を追加し、LED特有の青色域にあるピークを減少させ、患者様の眼に優しい照明光を投影します。

均一なLED光源の採用

  • 約3500KのLEDを採用し、ハロゲンランプよりも鮮やかでシャープな光を提供します。
  •  1素子高輝度LEDを採用し、複数素子LEDに比べ、均一で照明ムラの無い照明光を作り出しました。

低電圧のLEDを採用

  • 当社のLEDは低電力であるにもかかわらず、非常に高い照度が得られ、経済的にも優れたスリットランプです。

光学系

前眼部観察と後眼部観察の両立

  • 眼底観察時における視認性の向上と従来機と遜色ない前眼部観察の実現を重要課題として取り組み、明るく・シャープな最高の光学設計を実現しました。
  • 接眼鏡筒は、6°内方へ傾斜し融像が容易でストレスの無い観察を提供します。

照明長の拡大

  • 10㎜の照明径を14㎜に拡大し、前眼部をより広く照明することが可能となりました。
  • 広い視野を持つスリットランプの能力を最大限に活かすことが可能となります。

操作性

ユーザビリティの向上

各種ノブの大きさや配置などを人間工学に基づき再度検証し、ユーザビリティの向上を図りました。

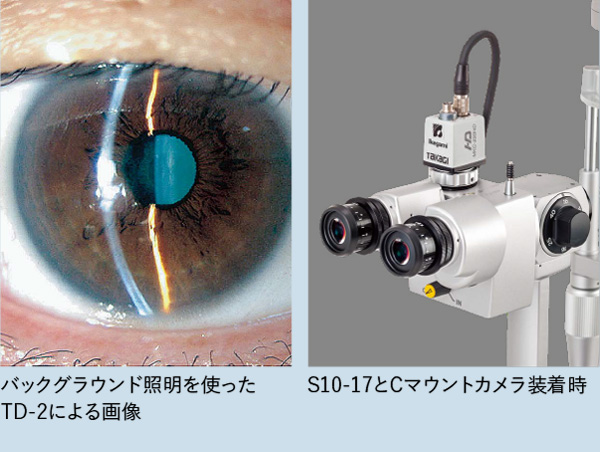

バックグラウンド照明装置を標準搭載

  •  映像システム用スリットランプとしての背景を基に、バックグラウンド照明装置を標準で搭載しました。
  • メイン光源と同じLEDをバックグラウンド照明としても採用したことで映像の色バランスがくずれません。

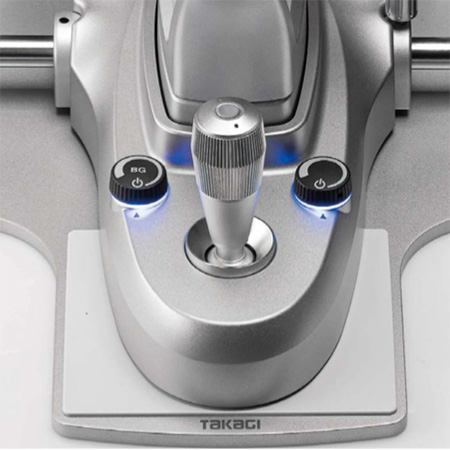

  • 手元でのバックグラウンド照明の調光も可能です。

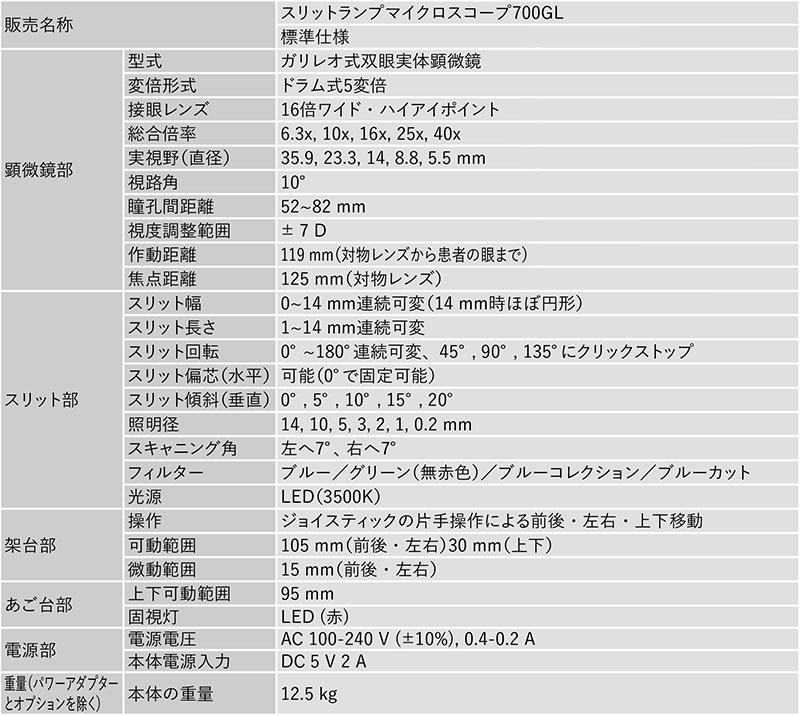

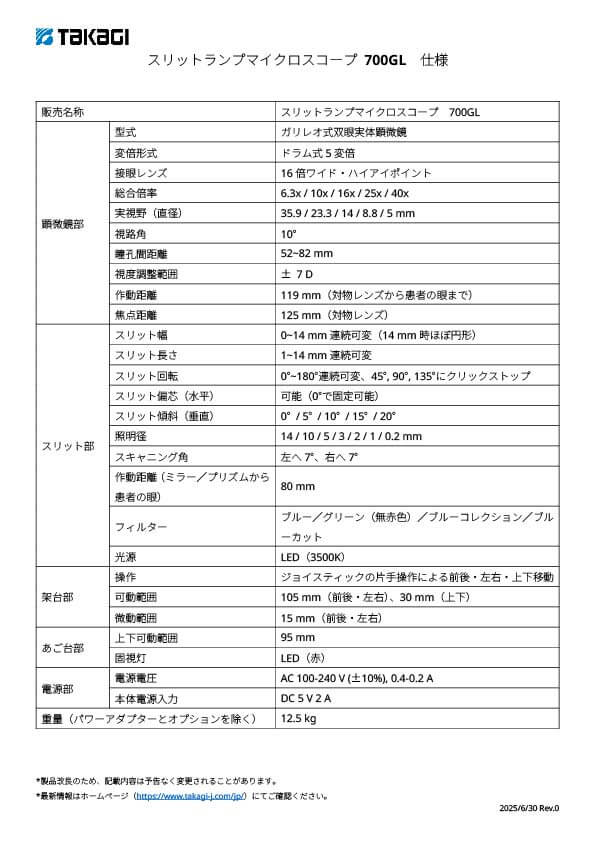

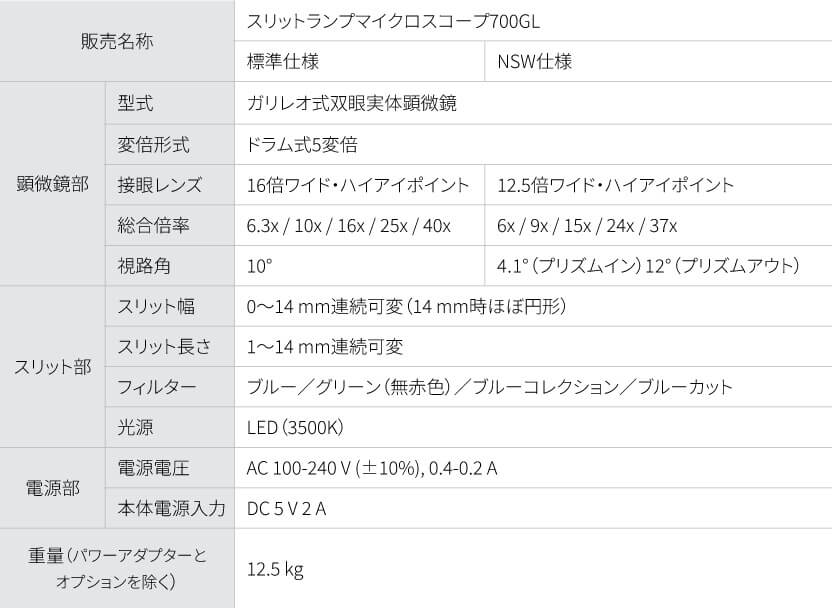

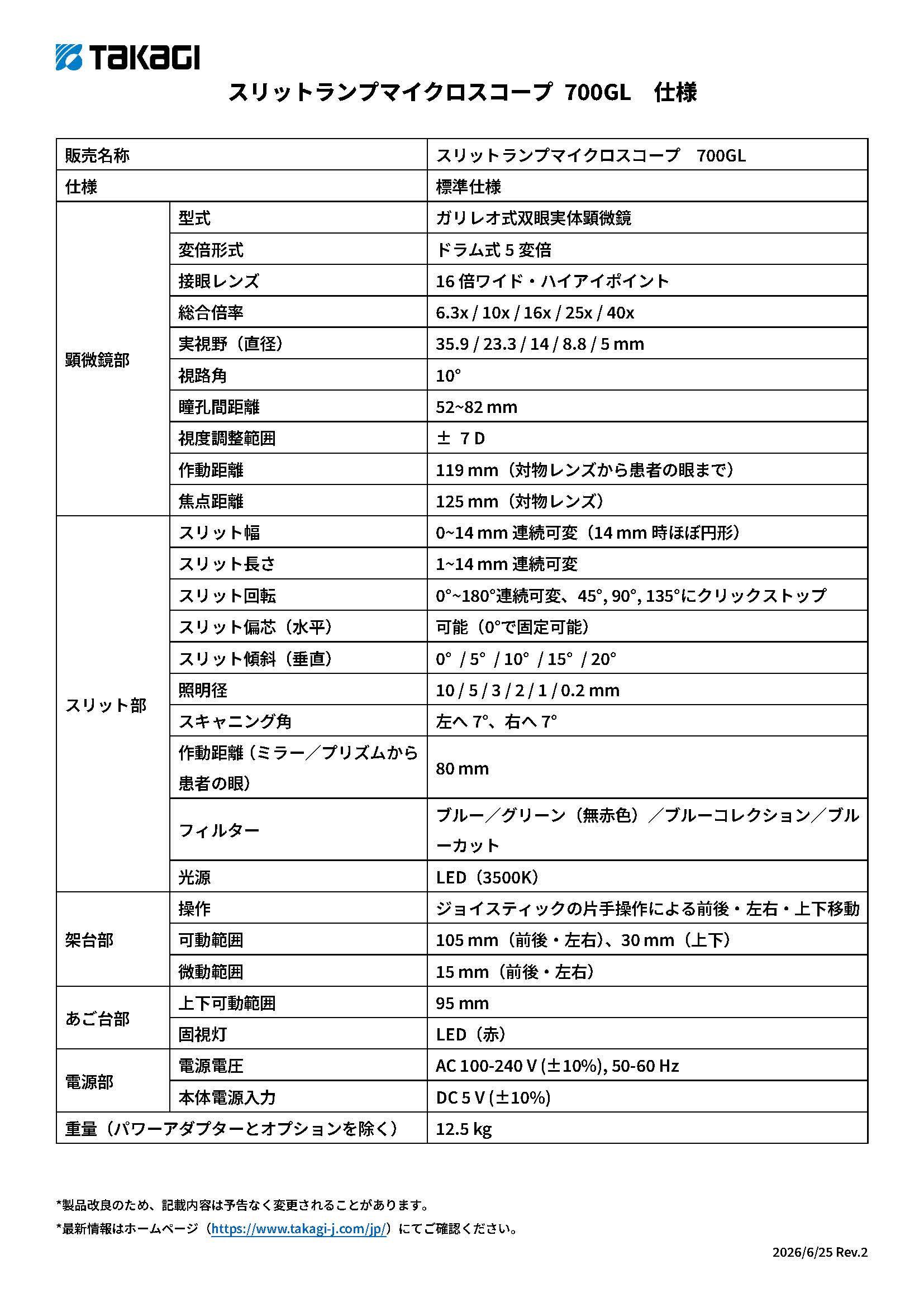

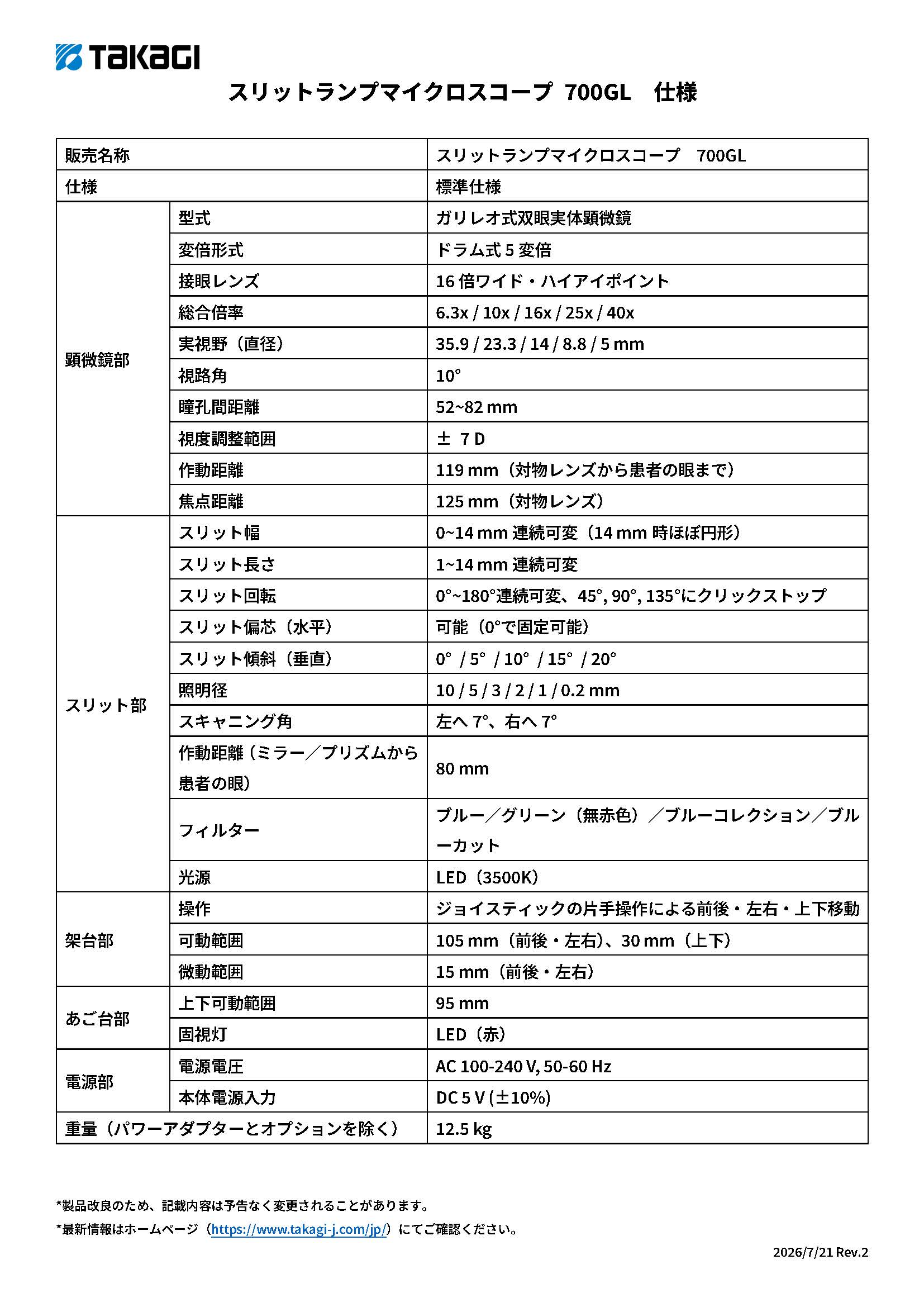

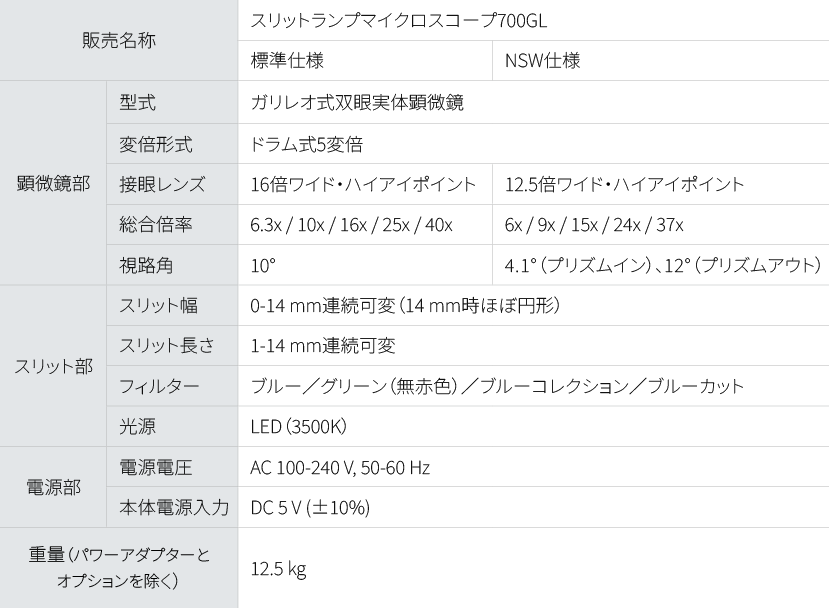

仕様

顕微鏡部 形式 ガリレオ式内方視双眼実体
変倍形式 ドラム式5変倍
接眼レンズ 16倍ワイド・ハイアイポイント
総合倍率 6.3X, 10X, 16X, 25X, 40X
実視野 Ø35.9, Ø23.3, Ø14, Ø8.8, Ø5.5 mm
眼幅調節 52mm~82mm
視度調節範囲 ±7D
架台部 前後左右移動量(粗動) 105mm
前後左右移動量(微動) 15mm
上下移動量 30mm
顎台部 上下移動量 85mm
スリット部 スリット幅 0-14mm 連続可変
照明野径 φ14, φ10, φ5, φ3, φ2, φ1, φ0.2mm
フィルター ブルー, 無赤色, ブルーコレクション, イエロー
光源 LED
電源部 電源電圧 AC100V-AC240V(±10%)
電源入力 DC5V 2A
固視灯 固視灯光源 赤色LED
重量 12.5kg

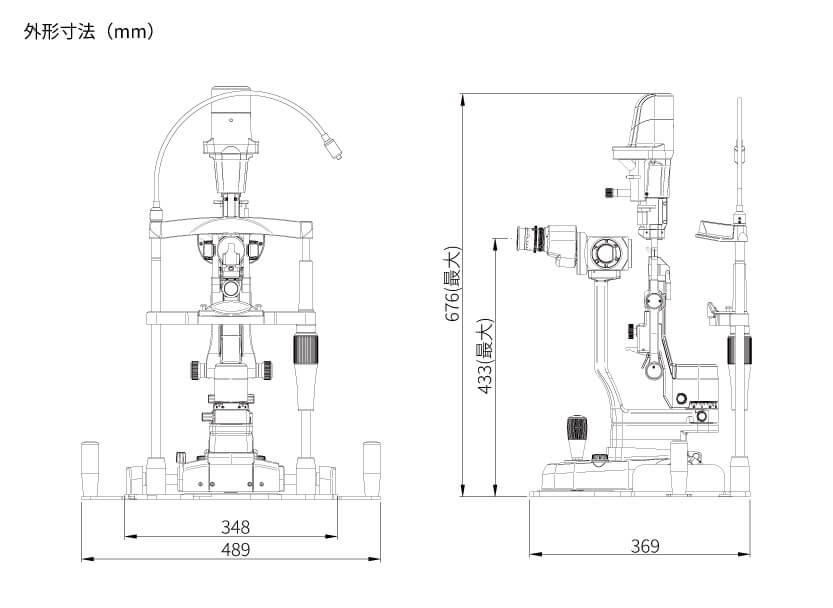

寸法図

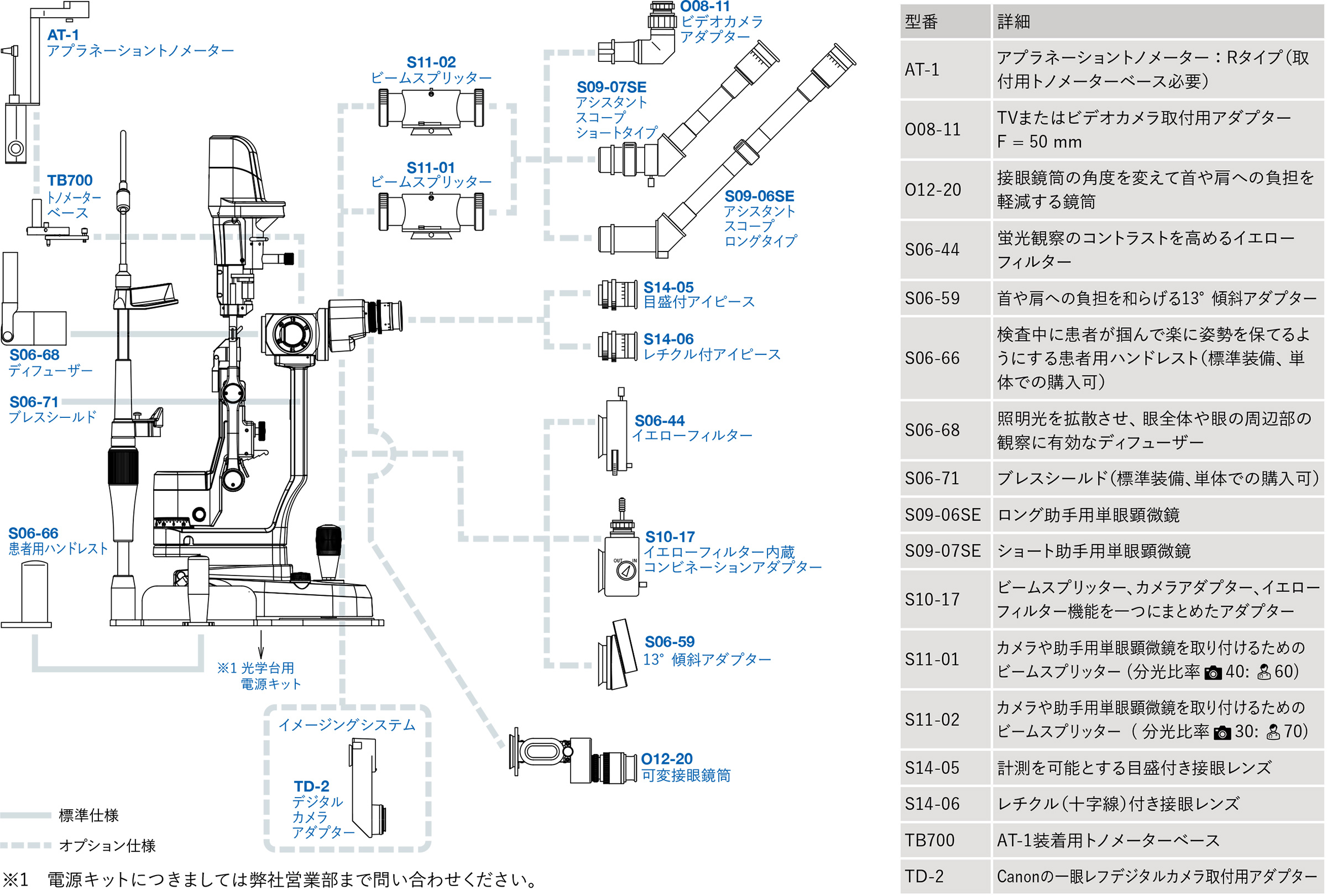

オプション構成
